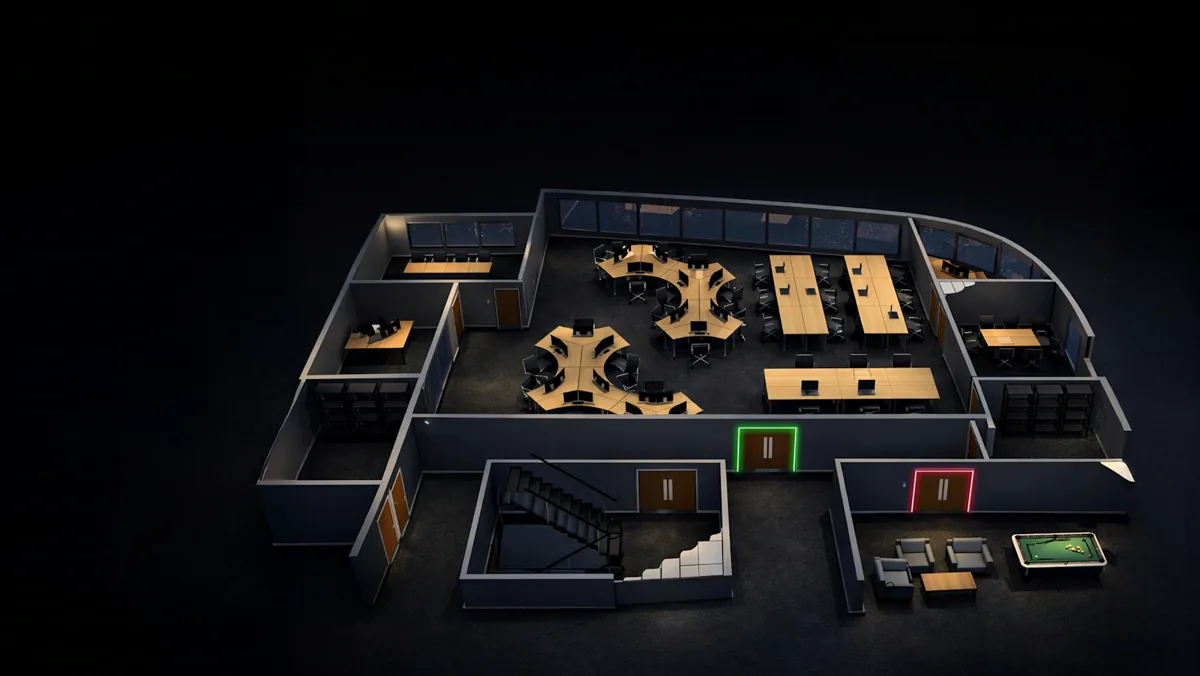

Projeto de Sala de Controle Com BIM: Como Modelar Layout, Infraestrutura AV e Coordenação Multidisciplinar

Sala de controle é uma das tipologias mais densas em complexidade multidisciplinar de uma obra pública. Em poucos metros quadrados convergem integração audiovisual, infraestrutura elétrica com redundância, climatização localizada, lajes técnicas reforçadas, ergonomia operacional, segurança física e de informação. Quando esse conjunto é projetado em CAD 2D — cada disciplina em sua prancha — o conflito só aparece em obra. E em obra, conflito é dinheiro.

O BIM corrige a raiz do problema: todas as disciplinas modelam no mesmo ambiente tridimensional, com objetos paramétricos que carregam informação técnica (peso, carga, conexões, fabricante). A clash detection (detecção de interferências) automatizada encontra, ainda na prancheta, a viga que cruza o duto, o eletroduto que invade o nicho do videowall, o difusor que jogaria ar direto sobre a tela. Para o gestor público, o ganho é triplo: menos aditivo, menos retrabalho e auditoria mais defensável.

Por que BIM em sala de controle: a complexidade multidisciplinar

A diferença entre sala de controle e uma sala de reunião comum é a densidade de subsistemas integrados em pouco volume útil. Uma sala de controle típica de órgão federal carrega, simultaneamente:

• Videowall com 9 a 24 painéis ou videowall LED de dot pitch fino, com peso estrutural relevante e necessidade de ventilação traseira;
• Bancadas operacionais ergonômicas com múltiplos monitores, KVM, telefonia, cabeamento estruturado, passagem técnica pelo fundo;
• Sala técnica anexa com racks — processadores de vídeo, matriz, DSP de áudio, automação, switches AV-over-IP, no-breaks, dissipação térmica concentrada;
• Eletrocalhas e bandejamento — separação entre energia limpa, energia comum e dados, hierarquia de bandejas;
• Climatização localizada com redundância e ruído controlado (NC 35 a NC 40 em ambiente operacional);
• Iluminação ajustável com controle de ofuscamento sobre o videowall;
• Acústica com tratamento absorsivo discreto e controle de ruído de fundo;
• Lajes técnicas e piso elevado em parte da sala, com cargas pontuais elevadas no setor do videowall.

Quando cada disciplina projeta isoladamente, a integração depende de reuniões de compatibilização e de boa-fé entre projetistas. A obra descobre o que ficou de fora — e o cliente paga o aditivo. BIM elimina essa categoria de erro: o conflito aparece no modelo, antes do canteiro.

O Decreto 10.306/2020 e a obrigatoriedade gradual de BIM em obras federais

O Decreto 10.306/2020, editado no âmbito da Estratégia BIM BR, estabeleceu o uso do BIM em obras e serviços de engenharia dos órgãos e entidades federais que relaciona, em cronograma escalonado: começa por projetos novos de maior relevância, expande para reformas e gestão da obra, e chega ao ciclo de vida completo do empreendimento.

Marcos do decreto

• Fase 1 (a partir de 2021): BIM no desenvolvimento de projetos de arquitetura e engenharia — construções novas, ampliações e reabilitações de grande relevância —, já com detecção de interferências e quantitativos;
• Fase 2 (a partir de 2024): extensão à gestão de obras, inclusive reformas, com orçamentação, planejamento e controle da execução e as-built;
• Fase 3 (a partir de 2028): extensão a obras de média relevância e ao ciclo completo, incluindo gestão e manutenção após a construção (FM/CAFM).

Dois cuidados. O decreto se aplica ao rol de órgãos definido em seu texto — confira a redação vigente antes de redigir o TR. E a prática já ultrapassa esse rol: o próprio decreto admite a adesão dos demais órgãos federais, e editais de obras complexas já exigem BIM fora da lista.

Guias públicos de apoio à contratação

A Estratégia BIM BR gerou guias oficiais para órgãos públicos — contratação, requisitos de entrega e gestão da informação. Quem inicia uma contratação BIM deve partir desse material para alinhar o edital ao que o mercado entrega, em vez de importar cláusulas de outros editais sem saber o que cada requisito custa.

LOD aplicado a integração AV: do conceito ao as-built

O LOD (Level of Development) define quanta informação um objeto carrega no modelo em cada fase do projeto. Errar por baixo significa modelo inútil para coordenação; errar por alto, custo de modelagem desproporcional. Em sala de controle, a régua para a integração AV é a seguinte.

Como exigir LOD no termo de referência

Em projeto de sala de controle, a exigência mínima recomendada para integração AV é LOD 300 no projeto executivo geral, com LOD 400 para itens críticos (videowall, bancadas operacionais customizadas, sala técnica de racks). O modelo as-built (LOD 500) deve ser entregue ao final da obra, alimentando a futura plataforma de gestão de ativos. Escala de LOD e responsabilidades por disciplina ficam no Plano de Execução BIM (BEP), que o termo de referência de integração AV deve exigir no início do contrato.

Cláusula típica de TR: "O modelo BIM da disciplina AV deve atender LOD 300 no escopo geral, conforme a escala de LOD definida no Plano de Execução BIM, com LOD 400 nos seguintes elementos: videowall, bancadas operacionais, sala técnica de racks e eletrocalhas dedicadas. O as-built em LOD 500 deve ser entregue como condição para o recebimento definitivo da obra."

O que entra no modelo BIM AV de uma sala de controle

O escopo de modelagem AV não se resume aos equipamentos: inclui toda a infraestrutura passiva e ativa que sustenta a operação. O conjunto típico que precisa estar no modelo coordenado:

Elementos visíveis na sala operacional

• Videowall — estrutura de fixação, painéis individuais, moldura técnica, acesso traseiro para manutenção, ventilação;
• Bancadas operacionais — geometria ergonômica, suportes de monitor, passagem técnica de cabeamento, aterramento, pontos elétricos sob bancada;
• Monitores secundários e câmeras de teto — fixações, ângulos, áreas de cobertura;
• Microfones e caixas acústicas — posições e cones de cobertura para validação acústica;
• Iluminação ajustável — luminárias com controle de intensidade, integração com automação.

Sala técnica anexa

• Racks com lista de equipamentos — processador de vídeo, matriz, DSP, automação, switches AV-over-IP, no-breaks, com dimensões reais e peso;
• Hierarquia de bandejas e eletrocalhas — separação entre energia limpa, comum e dados, com dimensões e ocupação;
• Pontos elétricos dedicados — circuitos com identificação, redundância onde aplicável, aterramento;
• Climatização localizada — split, fan-coil ou self-contained dimensionado para a carga térmica dos racks, com dutos modelados;
• Detecção de incêndio com agente limpo — quando aplicável a sala técnica crítica.

Infraestrutura de passagem

• Eletrocalhas no entrepiso e no entreforro — caminho de cabeamento entre sala técnica e operacional, dimensionadas com folga;
• Dutos para áudio e vídeo — quando há infraestrutura dedicada (raro em projetos modernos AV-over-IP);
• Piso elevado técnico — quando aplicável, com mapeamento de pontos de passagem;
• Aterramento técnico — barramento dedicado, com modelagem da malha.

Tudo isso modelado em LOD 300 no projeto executivo. Para os itens críticos em que o detalhe de fabricação importa — videowall e bancadas operacionais especialmente —, escalar para LOD 400.

Coordenação multidisciplinar: o que clash detection encontra em sala de controle

A clash detection automatizada é o ganho mais visível do BIM. Em sala de controle, três interfaces concentram a maior parte dos conflitos.

Interface AV × Elétrica

Os conflitos típicos:

• Carga elétrica subdimensionada — projetista elétrico calcula com base em monitor de escritório, não em videowall, sala técnica e bancadas operacionais;
• Ausência de redundância — sala de controle crítica precisa de dois circuitos independentes, com chaveamento automático;
• Eletroduto e eletrocalha cruzando nicho de videowall — conflito geométrico clássico que a clash detection resolve em minutos;
• Aterramento técnico misturado com aterramento de força — exige malha dedicada para AV de qualidade, especialmente áudio.

Interface AV × HVAC

Os conflitos típicos:

• Difusor de ar lançando fluxo direto sobre videowall — gera empoeiramento concentrado e variação térmica que reduz a vida útil dos painéis;
• Ruído NC do equipamento de climatização acima do tolerável — sala de controle exige NC 35 a NC 40, o que demanda silenciador, atenuador ou unidade externa remota;
• Carga térmica da sala técnica subdimensionada — racks que dissipam vários quilowatts não cabem em climatização de escritório;
• Duto de ar cruzando bandeja de cabeamento estruturado — clash geométrico no entreforro.

Interface AV × Civil/Estrutural

Os conflitos típicos:

• Pé-direito insuficiente — videowall 3×2 de painéis de grande formato exige pé-direito que some altura da tela, moldura, base ergonômica e folga superior;
• Carga estrutural não prevista — videowall pesado pode exigir reforço de laje ou parede; sala técnica de racks idem;
• Conflito com vigas e pilares — bancadas e nichos de videowall colidindo com elementos estruturais que não estavam no projeto AV;
• Acesso para manutenção bloqueado — viga ou elemento construtivo impedindo acesso traseiro ao videowall ou ao rack.

A coordenação BIM consolida as três interfaces em uma única rotina: o coordenador BIM da contratada roda a clash detection, classifica os conflitos por gravidade, distribui responsabilidade entre disciplinas e conduz a reunião de compatibilização. Na Netfocus, observamos que a maior parte dos conflitos que antes só apareciam no canteiro se resolve no modelo. Para cargas, fixação e reforço, veja o guia de infraestrutura civil para videowall; para a tipologia da sala, como planejar sala de controle.

Ergonomia validada em modelo BIM

Ergonomia em sala de controle não é detalhe estético: determina fadiga visual, postura sustentável em jornada longa e capacidade de resposta operacional. BIM permite validá-la no modelo, antes da obra.

Distância de visualização validada no modelo

As distâncias entre operador e videowall decorrem da altura útil da imagem: a máxima é limitada pelo menor elemento a ser lido; a mínima, pelos ângulos máximos de visão — o método da ANSI/AVIXA V202 (DISCAS) formaliza esse cálculo. No modelo BIM, posiciona-se o ponto de visão de cada operador e mede-se distância e ângulo até a tela, antes de a bancada ser fabricada.

Curva visual e ângulo de cobertura

Para videowall panorâmico, o campo visual horizontal confortável sem giro de cabeça é limitado — a ISO 11064 traz as referências de ângulo para postos de controle. Acima dele, o operador gira a cabeça continuamente: fadiga em jornada longa. Cone de visão paramétrico do operador no modelo valida a cobertura posto a posto.

Alcance de braço e altura de bancada

Bancada operacional tem dimensões críticas de antropometria: tampo na faixa de 72–75 cm para postura sentada, monitores principais a cerca de 60–80 cm dos olhos, teclado e mouse dentro da zona de alcance confortável. Modelada em BIM, permite verificar essas dimensões antes da fabricação, cruzando-as com os requisitos de ergonomia da ISO 11064.

Linha de visão entre operadores

Em sala de operação coletiva (multioperador), a comunicação visual entre postos é variável operacional; o modelo mostra se monitores criam barreira entre operadores que precisam se falar. Para a diferença entre tipologias, veja sala de crise vs sala de controle — a ergonomia muda bastante.

Famílias paramétricas para AV: onde encontrar

Modelo BIM AV depende de famílias paramétricas — objetos que carregam geometria, conexões e informação técnica. Família genérica vira retrabalho. A boa notícia: o ecossistema de famílias AV em formato nativo das plataformas de autoria e em IFC amadureceu.

Bibliotecas de fabricantes

Os principais fabricantes de cada categoria disponibilizam famílias nativas em seus portais técnicos:

• Controle e processamento de vídeo — processadores, matrizes, codificadores e decodificadores AV-over-IP, painéis de toque;
• Áudio — DSPs, amplificadores, microfones de teto e de bancada, interfaces de áudio em rede;
• Displays — painéis de videowall e gabinetes de LED, com moldura, profundidade e fixação em geometria precisa;
• Infraestrutura — racks, eletrocalhas, bandejas e suportes com dimensões e capacidades reais.

Bibliotecas agregadoras

• Portais públicos de objetos BIM — reúnem famílias de múltiplos fabricantes nos formatos nativos mais comuns e em IFC;
• Documentação de padrões AV — a AVIXA é referência para requisitos técnicos e nomenclatura, não fonte de famílias prontas;
• Bibliotecas setoriais internacionais — úteis para objetos em IFC quando o fabricante local não oferece família.

Famílias customizadas

Para itens não padronizados — bancadas operacionais customizadas, nichos de videowall com dimensões específicas, racks compostos —, vale criar família própria. Integradora madura mantém biblioteca interna que reaproveita entre projetos; o tempo inicial de modelagem se paga rapidamente.

Entregáveis BIM em projeto AV federal

Saber o que exigir como entregável separa edital BIM real de edital BIM decorativo. Em sala de controle de órgão federal, o conjunto recomendado:

Modelo BIM coordenado

Modelo central com todas as disciplinas — arquitetura, estrutura, instalações, AV, ergonomia — em formato nativo da plataforma de autoria do contrato e em IFC para interoperabilidade. Versão final do executivo + as-built ao recebimento.

Relatório de clash detection

Documento que registra os conflitos encontrados, classificação de gravidade, responsável por disciplina, ação tomada e status final. Anexo padrão em projetos BIM maduros — exigido pela auditoria como evidência da coordenação efetiva.

EAP (Estrutura Analítica do Projeto)

Decomposição do escopo em pacotes de trabalho, com vínculo aos elementos do modelo. Permite extração automatizada de quantitativos e cronograma.

Planilha 5D (custos integrados ao modelo)

Quantitativos extraídos do modelo ligados a composições de custo (referências oficiais como SINAPI/SICRO e pesquisa de preços). Permite simular cenários — trocar a especificação de painel e ver o impacto orçamentário. Não obrigatório em todos os contratos, mas crescente em obras de maior porte.

Modelo as-built

Modelo BIM atualizado conforme efetivamente construído, em LOD 500, com fabricante real, número de série e dados de manutenção. Entregue ao final da obra, alimenta a operação contínua e concentra a documentação as-built AV em um único repositório. Para o encaixe no ciclo de implantação, veja as 5 fases de um projeto AV turnkey.

Modelo para gestão de ativos (FM)

Versão do as-built preparada para integração com plataforma CAFM/CMMS (gestão de manutenção). Cada equipamento traz código de patrimônio, garantia, data de instalação, plano de manutenção. É aqui que o BIM encerra o ciclo: deixa de ser ferramenta de projeto e vira repositório operacional.

Auditoria e fiscalização sobre modelo BIM

Em obras complexas — centros de operação, salas de crise, plenárias e auditórios —, o modelo BIM muda a qualidade da fiscalização e da prestação de contas.

Verificabilidade do quantitativo

Em projeto 2D, o quantitativo da planilha orçamentária é declaração — o fiscal só consegue verificar amostralmente. Em BIM, o quantitativo é extraído do modelo. Inconsistência entre modelo e planilha é alerta automático.

Detecção de superdimensionamento

O modelo permite detectar especificação fora da régua razoável: videowall maior que o necessário para a área operacional, sala técnica ociosa, redundância elétrica desproporcional. A auditoria ganha ferramenta para fazer essa pergunta de forma estruturada.

Rastreabilidade de mudanças durante a obra

Em obra com aditivo, o modelo BIM atualizado registra a justificativa técnica. Mudança no modelo + relatório de impacto vs. justificativa do aditivo na planilha financeira = trilha de auditoria que reduz o risco de questionamento posterior.

Base para fiscalização técnica

Fiscal de contrato com acesso ao modelo verifica se o instalado corresponde ao projetado. Tablet em obra com visualizador IFC + checklist por elemento = fiscalização técnica em outro patamar. Para o enquadramento legal das entregas e do recebimento, veja Lei 14.133 e contratações audiovisuais em 2026.

Erros comuns em projeto BIM AV

Padrões recorrentes que reduzem o ganho do BIM. Se o seu projeto exibe algum deles, o modelo está virando custo sem benefício.

Projeto AV em CAD 2D paralelo ao BIM

O erro mais comum: arquitetura, estrutura e instalações no BIM, mas o integrador AV entrega prancha 2D que ninguém integra ao modelo — custo do BIM nas outras disciplinas + conflitos AV em obra. Exija no TR que a disciplina AV entregue em formato compatível com o modelo central.

Famílias genéricas que viram retrabalho

Videowall modelado como bloco genérico do tamanho de uma TV de escritório; rack como caixa retangular sem equipamentos. Na coordenação, o que parecia "suficiente" no LOD 200 colide na realidade do LOD 300. Famílias específicas, ou ao menos parametrizadas com dimensões reais, evitam o retrabalho.

Falta de coordenação com TI/SI

Sala de controle moderna roda em rede convergente AV-over-IP. Coordenação com TI (cabeamento, switches, VLAN) e Segurança da Informação (segregação, criptografia, gestão de acesso) é parte do projeto; fora do modelo, o problema aparece no comissionamento.

BIM apenas para o projeto, sem entregar as-built

Equipe modela o executivo, vence a fase, e o modelo morre na entrega. Sem as-built, o ciclo não se completa e o modelo não vira ativo de gestão. Cláusula de as-built como condição de recebimento definitivo blinda isso.

Coordenador BIM ausente ou sem poder

Modelo coordenado depende de figura formal — o coordenador BIM da contratada — que conduz a clash detection, distribui ações e fecha rotinas de compatibilização. Quando essa figura é genérica, a coordenação não acontece. Exija no TR a indicação nominal do coordenador, com qualificação comprovada.

Confundir BIM com 3D bonito

Renderização 3D não é BIM; modelo navegável não é BIM. BIM é objeto paramétrico com informação técnica, modelo coordenado entre disciplinas e processo de gestão da informação. Edital que pede "modelo BIM 3D para apresentação" está pedindo apresentação — não BIM. Corrija isso na redação do TR.

Quando BIM é exagero (e quando é insuficiente)

Como toda ferramenta de projeto, BIM tem ponto de aplicação ótimo. Aplicado fora dele, vira custo.

Quando BIM em sala de controle é exagero

Reformas pequenas de sala existente, com escopo restrito a substituição de equipamentos sem mudança de infraestrutura, podem dispensar BIM completo. Cadastro 3D simplificado da sala existente + projeto de equipamentos novo costuma bastar. Forçar modelo BIM completo aqui infla o orçamento sem ganho proporcional.

Quando BIM mínimo é insuficiente

Em sala de controle nova de grande porte — um centro de operações com várias disciplinas integradas e custo significativo —, BIM em LOD 300 com clash detection completa é o piso, não o teto. Em itens críticos (videowall, sala técnica), LOD 400 se paga. Para operação contínua de Estado, LOD 500 as-built integrado a CAFM é o que entrega valor pós-obra.

Régua executiva

• Reforma pontual sem mudança de infraestrutura: CAD 2D + cadastro 3D simplificado da sala existente — BIM não obrigatório;
• Reforma com mudança de infraestrutura ou nova bancada: BIM em LOD 300 nas disciplinas afetadas, clash detection localizada;
• Sala de controle nova de médio porte: BIM coordenado em LOD 300, com LOD 400 em videowall e racks, as-built ao final;
• Centro de operações grande: BIM completo do ciclo (LOD 100 a LOD 500), com 5D e integração futura com FM;
• Operação crítica de Estado: BIM completo + gestão de ativos integrada + atualização contínua do modelo durante a operação.

Sala de controle é tipologia que se beneficia do BIM bem aplicado: complexidade multidisciplinar, custo de aditivo em obra e vida útil do ambiente tornam a modelagem coordenada tecnicamente justificada e financeiramente eficiente. Para o gestor público, o critério é simples: se a sala vai operar por dez anos com muitos atores integrados, o modelo BIM é o ativo de gestão que sustenta esses dez anos. Se é uma adaptação pontual, BIM completo é exagero.

Matheus Lourencatto — Engenharia Netfocus. Integração audiovisual para o governo federal desde 2009: 150+ projetos entregues em 50+ órgãos, SICAF ativo e SLA contratual de 4h. Fale com a engenharia →

Publicado em 8 Out 2025 · Revisado em 22 Set 2026
