Painel LED por dentro: como funciona, tipos, pixel pitch e como escolher

Quando um gestor de TI, um engenheiro de projetos ou uma comissao de licitacao precisa especificar um painel LED, a tendencia natural e olhar para tres numeros: tamanho, resolucao e preco. Mas esses numeros sozinhos nao contam a historia completa. O desempenho real de um painel LED depende de uma cadeia de decisoes tecnicas que comeca na escolha do chip de LED e termina na calibracao final de cor em campo.

Este artigo abre o painel LED — literalmente — para explicar o que acontece por dentro: como os pixels sao formados, como os modulos se encaixam, o que o controlador de video faz, por que a calibracao importa e como tudo isso se traduz em qualidade de imagem no mundo real. O objetivo e fornecer fundamento tecnico para quem precisa tomar decisoes informadas em projetos de videowall, sinalizacao digital, salas de controle e ambientes institucionais.

O que e um painel LED

Um painel LED e um sistema de exibicao de imagens composto por LEDs (Light Emitting Diodes) autoemissivos — cada pixel gera sua propria luz, sem necessidade de retroiluminacao. Essa e a diferenca fundamental em relacao a monitores LCD, que dependem de uma camada de backlight para produzir imagem.

Na pratica, um painel LED e modular: a superficie de exibicao e montada a partir de dezenas ou centenas de modulos (placas com LEDs soldados) que se encaixam em gabinetes (estruturas metalicas padronizadas). Os gabinetes, por sua vez, sao fixados em uma estrutura de sustentacao — parede, rack ou estrutura dedicada — formando a tela final.

Essa arquitetura modular e uma das maiores vantagens do painel LED: permite montar telas de praticamente qualquer dimensao e proporcao, desde um display de 2 metros em uma recepcao ate uma parede de 15 metros em um centro de operacoes. Cada modulo pode ser substituido individualmente em caso de defeito, sem necessidade de trocar toda a tela.

Os principais componentes de um sistema de painel LED sao:

• LEDs (chips) — os elementos emissores de luz, organizados em conjuntos RGB (vermelho, verde, azul) para formar cada pixel;
• Modulo (ou tile) — placa de circuito impresso com LEDs soldados, driver ICs e conectores, tipicamente entre 240 x 240 mm e 320 x 160 mm;
• Gabinete (ou cabinet) — estrutura metalica que abriga varios modulos, a fonte de alimentacao e o receiving card, com dimensoes padronizadas (ex.: 500 x 500 mm, 600 x 337,5 mm);
• Receiving card — placa eletronica dentro do gabinete que recebe o sinal de video e controla os driver ICs dos modulos;
• Sending card (ou controlador) — equipamento externo que processa o sinal de video da fonte (computador, media player) e distribui para os receiving cards via cabo de rede;
• Controlador de video (video processor) — processador que gerencia entradas de video, escalonamento, multi-janela, PiP e distribuicao do sinal para o painel;
• Fontes de alimentacao — convertem energia AC para DC (tipicamente 5V ou 4,2V) para alimentar os LEDs e a eletronica;
• Estrutura de montagem — suportes, trilhos ou racks que sustentam os gabinetes na parede ou em estrutura independente.

Como funciona por dentro

Entender o funcionamento interno de um painel LED exige olhar para cinco camadas interdependentes: o pixel e o pixel pitch, o modulo, o gabinete, o sistema de controle e a calibracao.

Pixel pitch: a especificacao que define tudo

O pixel pitch e a distancia, em milimetros, entre o centro de um pixel e o centro do pixel adjacente. E a especificacao mais determinante de um painel LED porque governa diretamente a densidade de pixels por metro quadrado e, consequentemente, a nitidez da imagem em funcao da distancia de visualizacao.

A nomenclatura segue o padrao "P" seguido do valor em milimetros. Um painel P1.5 tem 1,5 mm entre pixels; um P2.5 tem 2,5 mm. Quanto menor o numero, mais pixels por area e melhor a definicao em curtas distancias — mas tambem maior o custo por metro quadrado e maior o consumo energetico.

A regra pratica mais utilizada no mercado: a distancia minima confortavel de visualizacao, em metros, e aproximadamente igual ao valor do pixel pitch em milimetros. Um painel P2.0 oferece boa definicao a partir de 2 metros. Abaixo dessa distancia, o observador comeca a perceber os pixels individuais.

A resolucao total de um painel LED e calculada — nao e fixa como em monitores:

Resolucao horizontal = Largura da tela (mm) / Pixel pitch (mm)

Resolucao vertical = Altura da tela (mm) / Pixel pitch (mm)

Exemplo: um painel P1.5 com 4.800 x 2.700 mm tera 3.200 x 1.800 pixels. O mesmo tamanho em P2.5 resultaria em apenas 1.920 x 1.080 (Full HD). A implicacao pratica: dois paineis com dimensoes identicas podem ter resolucoes radicalmente diferentes.

Modulos: a unidade basica

Cada modulo e uma placa de circuito impresso (PCB) com LEDs soldados na superficie, acompanhada de driver ICs (circuitos integrados que controlam a corrente de cada LED) e conectores de dados e energia. O modulo e a menor unidade substituivel de um painel LED — quando um LED falha, o modulo inteiro e trocado.

Os modulos sao encaixados no gabinete por travas magneticas ou parafusos, permitindo remocao rapida pela frente (front-serviceable) ou por tras (rear-serviceable), dependendo do design. Para instalacoes onde nao ha espaco atras do painel — como paredes flush-mount — o acesso frontal e obrigatorio.

Gabinetes: estrutura, energia e refrigeracao

O gabinete e a estrutura metalica (aluminio fundido ou chapa de aco) que abriga os modulos, a fonte de alimentacao e o receiving card. Os gabinetes tem dimensoes padronizadas pelo fabricante e se encaixam uns nos outros para formar a tela final, com tolerancias mecanicas rigorosas para evitar juntas visiveis entre gabinetes.

O projeto termico do gabinete e critico. LEDs geram calor durante a operacao, e temperaturas elevadas aceleram a degradacao dos chips, reduzem a vida util e causam variacao de cor. Gabinetes profissionais incluem dissipadores de calor, ventilacao passiva ou ativa (ventoinhas) e sensores de temperatura que acionam protecoes automaticas.

As fontes de alimentacao dentro do gabinete convertem energia AC (110/220V) para DC (tipicamente 5V ou 4,2V). Fontes de baixa qualidade causam ripple (oscilacao na tensao) que pode gerar flicker visivel no painel. Para aplicacoes criticas, especifica-se fontes com certificacao de eficiencia e baixo ripple.

Controladores: sending card, receiving card e video processor

O sistema de controle de um painel LED opera em camadas:

1. Video processor (controlador de video) — recebe os sinais de entrada (HDMI, DisplayPort, SDI, IP) e processa o video: escalonamento para a resolucao do painel, correcao de cor, gerenciamento de multi-janela, PiP, fade e transicoes. Em projetos complexos como salas de controle, o video processor gerencia multiplas fontes simultaneas;
2. Sending card — converte o sinal processado em dados digitais e distribui para os receiving cards dos gabinetes via cabos de rede (Cat5e/Cat6) ou fibra optica. Cada sending card tem capacidade maxima de pixels (ex.: 3,9 milhoes de pixels);
3. Receiving card — dentro de cada gabinete, recebe os dados e controla os driver ICs que definem a corrente e o tempo de acionamento de cada LED, modulando brilho e cor pixel a pixel.

A capacidade do sistema de controle define o limite maximo de resolucao e taxa de atualizacao do painel. Um painel com 8 milhoes de pixels (4K) precisa de pelo menos duas sending cards em cascata ou um controlador com capacidade suficiente.

Calibracao de cor e uniformidade

Mesmo LEDs do mesmo lote de fabricacao apresentam pequenas variacoes de brilho e cromaticidade. Sem calibracao, essas variacoes se tornam visiveis como um "mosaico" — modulos com tons ligeiramente diferentes, criando um efeito de quadriculado na superficie do painel.

A calibracao profissional opera em dois niveis:

• Calibracao de fabrica — o fabricante mede cada modulo individualmente com espectrofotometros e armazena os dados de correcao em memoria na receiving card. Isso garante uniformidade de brilho e cor entre modulos do mesmo lote;
• Calibracao de campo (site calibration) — apos a instalacao, um tecnico utiliza equipamento de medicao para recalibrar o painel inteiro, corrigindo variacoes acumuladas entre gabinetes, efeitos de envelhecimento e diferencas entre lotes. Essa calibracao deve ser repetida periodicamente (a cada 1-2 anos, dependendo do uso).

Para licitacoes, recomenda-se exigir calibracao de fabrica documentada com relatorio de uniformidade e previsao de calibracao de campo na garantia ou contrato de manutencao.

Tipos de painel LED

O mercado oferece diferentes categorias de paineis LED, diferenciados por ambiente de uso, tecnologia de encapsulamento e pixel pitch. Entender essas categorias e fundamental para especificar o equipamento correto.

Indoor (uso interno)

Paineis projetados para ambientes fechados com iluminacao controlada. Caracteristicas tipicas:

• Pixel pitch fino: P0.9 a P2.5;
• Brilho: 600 a 1.500 nits;
• Classificacao IP: IP20 a IP30 (sem protecao contra agua);
• Construcao leve em aluminio fundido;
• Acesso frontal e/ou traseiro para manutencao.

E a categoria mais utilizada em orgaos publicos: salas de controle, auditorios, plenarios, recepcoes e salas de reuniao executivas.

Outdoor (uso externo)

Paineis construidos para operar expostos ao sol, chuva e variacao termica. Caracteristicas tipicas:

• Pixel pitch maior: P2.5 a P10+;
• Brilho alto: 5.000 a 10.000+ nits para competir com luz solar direta;
• Classificacao IP: IP65 ou superior (protecao contra jatos d'agua e poeira);
• Construcao robusta em aco galvanizado ou aluminio reforcado;
• Ventilacao forcada ou ar-condicionado integrado;
• Tratamento anti-UV nos LEDs e na superficie.

Aplicacoes tipicas: fachadas de predios publicos, totens de sinalizacao viaria, placares em arenas e paineis informativos em pracas e terminais de transporte.

Fine-pitch (alta resolucao)

Subcategoria de paineis indoor com pixel pitch abaixo de P1.5, projetados para aplicacoes onde a distancia de visualizacao e curta e a exigencia de legibilidade e alta. Salas de situacao, centros de comando (C2/C4I), centros de operacoes integradas e salas de monitoramento 24/7 sao os ambientes tipicos.

Paineis fine-pitch exigem maior cuidado com uniformidade, calibracao e controle termico, pois qualquer variacao entre modulos e mais perceptivel em visualizacao proxima. O custo por metro quadrado e significativamente maior do que em pitches convencionais.

COB (Chip-on-Board)

Na tecnologia COB, os chips de LED sao montados diretamente na placa de circuito e encapsulados com uma camada protetora de resina epoxy ou silicone. O resultado e uma superficie lisa, sem componentes individuais expostos. Vantagens:

• Resistencia mecanica superior — a camada de encapsulamento protege contra impactos, umidade e poeira. Ideal para areas de alto trafego e ambientes onde ha risco de contato fisico com a superficie;
• Angulo de visao mais amplo — tipicamente superior a 170 graus horizontal e vertical;
• Melhor uniformidade visual — sem o efeito de granulacao (grain) visivel em paineis SMD quando observados de perto;
• Menor moire — a superficie difusa reduz o efeito moire que aparece em filmagens de tela;
• Dissipacao termica direta — o chip montado diretamente na PCB transfere calor de forma mais eficiente.

A tecnologia COB esta se consolidando como a escolha preferencial para ambientes corporativos e governamentais de alta exigencia, especialmente em pixel pitches finos (P0.9 a P1.5). O custo e intermediario entre SMD e MicroLED.

MIP (Micro LED in Package)

MIP e uma tecnologia que encapsula LEDs microscopicos (tipicamente abaixo de 100 micrometros) em pacotes individuais que sao montados na PCB por processos similares ao SMD. Essa abordagem combina a alta densidade do MicroLED com a maturidade dos processos de fabricacao existentes.

Comparado ao MicroLED monolitico (mass transfer), o MIP oferece vantagens de custo e rendimento de producao, mantendo pixel pitches muito finos e alta qualidade de imagem. E uma tecnologia em crescimento acelerado, com varios fabricantes lancando linhas de produto MIP nos ultimos dois anos.

O MicroLED monolitico — onde LEDs microscopicos sao transferidos diretamente para o substrato sem empacotamento individual — continua sendo a fronteira tecnologica, com contraste nativo superior e eficiencia energetica maxima, mas ainda com custo elevado e disponibilidade limitada para aplicacoes comerciais em escala.

Aplicacoes reais

Paineis LED sao utilizados em uma variedade de ambientes institucionais e corporativos. Cada aplicacao tem exigencias especificas de pixel pitch, brilho, dimensao e funcionalidades que devem ser consideradas na especificacao.

Auditorios e plenarios

Em auditorios de orgaos publicos, o painel LED substitui projetores e telas de projecao com vantagens significativas: brilho constante independente da iluminacao ambiente, ausencia de sombra de palestrantes, contraste superior e vida util muito maior sem troca de lampada.

Para auditorios com plateia a partir de 3 metros da tela, pixel pitches entre P1.5 e P2.5 atendem bem. A dimensao tipica varia de 4 x 2,25 m (16:9) a 8 x 3 m, dependendo do tamanho do espaco. O brilho deve ser ajustavel para operar tanto com iluminacao de apresentacao (reduzida) quanto com luzes acesas para reunioes.

Para saber mais sobre os elementos que compoe um auditorio moderno, consulte nosso guia sobre checklist de auditorio.

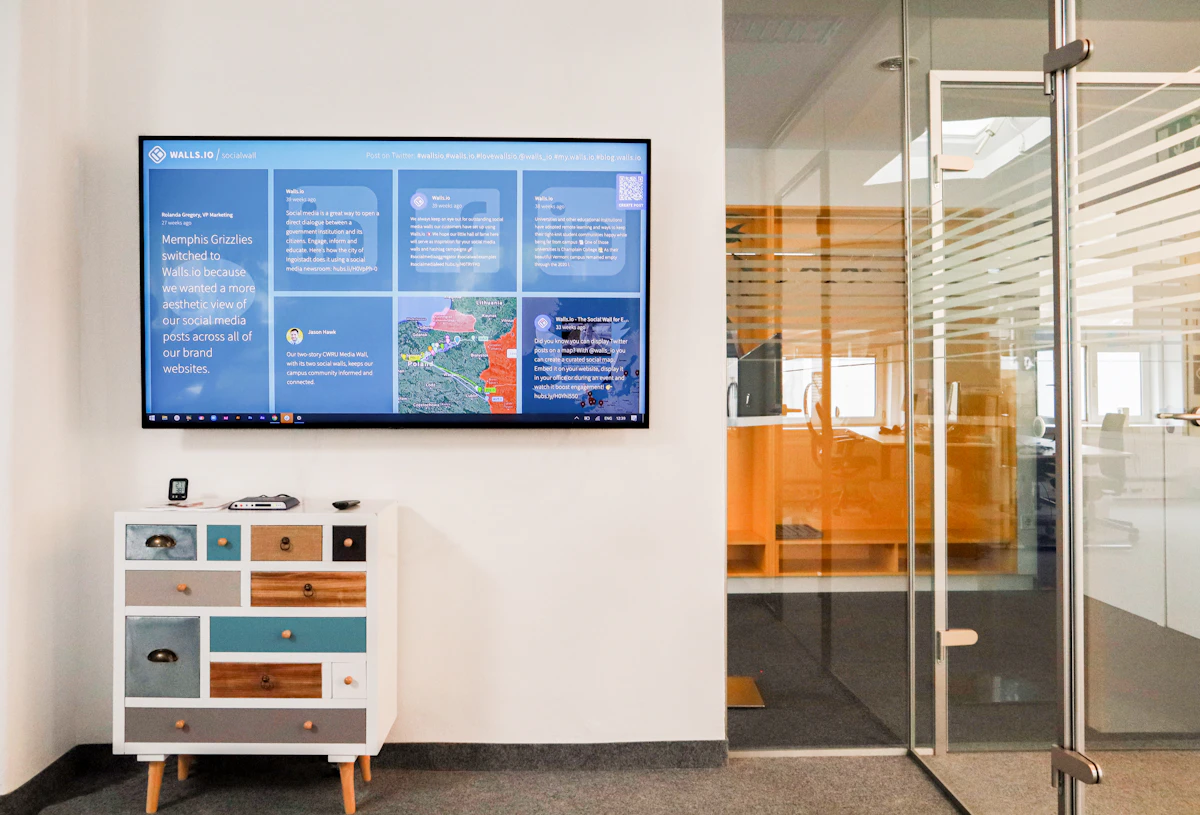

Lobbies e recepcoes

Paineis em areas de recepcao funcionam como ferramenta de comunicacao visual institucional: exibem conteudo de boas-vindas, agenda de eventos, sinalizacao digital e branding. O ambiente tipicamente tem iluminacao natural variavel, o que exige brilho na faixa de 800 a 1.500 nits com dimming automatico.

O pixel pitch depende da distancia de visualizacao do lobby. Em recepcoes onde o observador passa a 3-5 metros, P2.0 a P2.5 sao suficientes. Para displays de informacao onde pessoas param a 1-2 metros para ler, P1.2 a P1.5 sao recomendados.

Salas de controle e centros de operacoes

Essa e a aplicacao mais exigente. Operadores passam horas olhando para a tela a distancias curtas (1 a 2 metros), lendo textos pequenos, analisando dados em tempo real e monitorando cameras. O painel LED precisa de:

• Pixel pitch fino (P0.9 a P1.5) para legibilidade de texto;
• Brilho controlado (600 a 800 nits) para evitar fadiga visual em operacao prolongada;
• Alta taxa de refresh (3.840 Hz ou superior) para evitar flicker;
• Operacao 24/7 com projeto termico robusto;
• Redundancia de fontes de alimentacao e controladores;
• Calibracao de campo precisa para uniformidade total.

Para detalhes sobre a infraestrutura completa de salas de controle, veja nosso artigo sobre sala de crise vs. sala de controle.

Fachadas e sinalizacao externa

Paineis outdoor em fachadas de predios publicos e paineis de sinalizacao viaria operam sob condicoes extremas: luz solar direta, chuva, poeira, variacao termica de 10 a 50 graus Celsius. Exigem pixel pitch maior (P4 a P10), brilho acima de 5.000 nits, classificacao IP65+ e construcao mecanica reforçada.

O consumo energetico e significativamente maior do que em aplicacoes indoor. O dimensionamento eletrico deve considerar o consumo maximo do painel — nao apenas o consumo tipico — para evitar sobrecargas.

Governo e licitacoes

Orgaos publicos federais, estaduais e municipais utilizam paineis LED em diversos contextos: plenarios de assembleias legislativas, salas de situacao da Defesa Civil, centrais de videomonitoramento, auditorios de tribunais e centros de atendimento ao cidadao. A especificacao para termos de referencia precisa ser precisa o suficiente para garantir qualidade sem restringir indevidamente a competicao.

Comparacao de pixel pitches

A tabela abaixo consolida os parametros tecnicos e aplicacoes tipicas dos pixel pitches mais utilizados no mercado. Use-a como referencia para dimensionamento inicial — o projeto final deve considerar as condicoes especificas de cada ambiente.

Erros comuns em projetos de painel LED

A experiencia da Netfocus em dezenas de projetos de integracao AV para orgaos publicos revela padroes de erro que se repetem. Conhece-los antecipadamente economiza tempo, orcamento e frustracao.

Especificar pixel pitch inadequado para a distancia de visualizacao

O erro mais frequente. Existem dois extremos: especificar um P0.9 para um auditorio onde a primeira fileira esta a 4 metros (desperdicio de recurso publico — um P1.5 ou P2.0 entregaria a mesma experiencia visual por uma fracao do custo) ou especificar um P4 para uma sala de controle onde operadores ficam a 1,5 metro (imagem pixelizada, textos ilegiveis, operadores com fadiga visual).

A regra pratica — distancia minima em metros equivale aproximadamente ao pitch em milimetros — e o ponto de partida. Mas o projeto final deve considerar tambem o tipo de conteudo (texto pequeno exige pitch menor do que video) e o tempo de exposicao (operacao prolongada exige mais conforto visual).

Ignorar o projeto termico

Um painel LED instalado em um nicho fechado na parede, sem ventilacao adequada, vai superaquecer. Temperaturas elevadas no gabinete causam: degradacao acelerada dos LEDs (reduzindo a vida util), variacao de cor (LEDs quentes emitem luz com cromaticidade diferente), acionamento de protecoes automaticas (reducao de brilho ou desligamento) e falhas prematuras de componentes eletronicos.

O projeto deve prever espaco para ventilacao atras do painel (minimo 100-200 mm, dependendo do fabricante), circulacao de ar no ambiente do rack e, em casos extremos, climatizacao dedicada. Esse requisito afeta diretamente o projeto de arquitetura e de infraestrutura eletrica.

Negligenciar o controlador de video

O controlador de video e tao importante quanto o painel em si. Um controlador subdimensionado limita a resolucao maxima, reduz a taxa de atualizacao, nao suporta multi-janela e pode introduzir latencia visivel. Em salas de controle, o controlador precisa gerenciar multiplas fontes simultaneas com layout flexivel — algo que um controlador basico nao faz.

Erro tipico em licitacoes: o termo de referencia especifica o painel em detalhe, mas descreve o controlador de forma vaga ("controlador compativel") ou simplesmente nao o especifica. O resultado e um painel de qualidade controlado por um equipamento que nao extrai o potencial do hardware.

Nao prever calibracao de campo

Calibracao de fabrica garante uniformidade entre modulos do mesmo lote. Mas quando o painel e montado com modulos de lotes diferentes (comum em expansoes ou substituicoes), ou apos alguns anos de uso (LEDs envelhecem em taxas ligeiramente diferentes), surgem variacoes de brilho e cor visiveis entre gabinetes.

A calibracao de campo corrige essas variacoes. Se ela nao estiver prevista no contrato de manutencao ou na garantia, o painel vai gradualmente perder uniformidade sem que haja mecanismo contratual para correcao.

Tratar o painel LED como "tela grande" e ignorar a infraestrutura

Um painel LED de 12 metros quadrados pode consumir 3.000 a 5.000 watts em operacao maxima. Precisa de circuito eletrico dedicado, dimensionamento de disjuntores, aterramento adequado, nobreak (para aplicacoes 24/7) e infraestrutura de rede (cabos Cat6 ou fibra optica entre controlador e gabinetes). Precisa de planejamento por fases desde o inicio do projeto.

Tratar o painel como um equipamento plug-and-play — como quem compra uma TV e liga na tomada — leva a instalacoes improvisadas com cabos expostos, circuitos sobrecarregados e ausencia de redundancia.

Criterios de decisao: como escolher o painel certo

A escolha de um painel LED para um projeto institucional deve seguir uma logica de engenharia, nao de catalogo. Os criterios abaixo, aplicados em sequencia, levam a uma especificacao fundamentada.

1. Definir a distancia de visualizacao

Meca (ou projete) a distancia entre o painel e os observadores mais proximos. Essa distancia define o pixel pitch maximo aceitavel. Para operadores de sala de controle a 1,5 m, o pitch maximo e P1.5. Para uma plateia de auditorio a 4 m, P2.0 ou P2.5 sao adequados.

2. Definir a resolucao necessaria

A resolucao deve ser compativel com o conteudo a ser exibido. Se o painel precisa exibir multiplas janelas de video Full HD simultaneas, a resolucao total deve ser pelo menos 2x ou 3x Full HD. Se exibira uma unica fonte 4K, a resolucao do painel deve ser igual ou superior a 3.840 x 2.160.

Cruzando a resolucao necessaria com o pixel pitch definido no passo anterior, calcula-se o tamanho fisico do painel. Se o tamanho resultante nao cabe no espaco, ou extrapola o orcamento, e necessario revisar a resolucao ou o pitch.

3. Avaliar o ambiente

Iluminacao ambiente determina a faixa de brilho necessaria. Ambiente com iluminacao controlada: 600 a 1.000 nits. Com luz natural moderada: 1.000 a 1.500 nits. Luz natural direta ou semi-externo: 2.500 a 5.000 nits. Externo com sol direto: 5.000+ nits.

Ambiente determina tambem a classificacao IP (indoor vs. outdoor), a necessidade de tratamento anti-reflexo e os requisitos de ventilacao.

4. Escolher a tecnologia de encapsulamento

Para a maioria dos projetos indoor com orcamento moderado, SMD continua sendo uma opcao viavel e bem suportada. Para ambientes de alta exigencia (operacao 24/7, alto trafego, visualizacao proxima prolongada), COB oferece vantagens tangives de robustez e conforto visual. MIP e MicroLED sao indicados quando o orcamento permite e o projeto demanda pitch ultra-fino com maximo desempenho.

5. Dimensionar a infraestrutura

Antes de fechar a especificacao do painel, verifique: o circuito eletrico suporta o consumo maximo? Ha espaco para ventilacao atras do painel? A infraestrutura de rede (Cat6/fibra) esta prevista entre o rack de controle e o painel? O piso ou a parede suporta o peso dos gabinetes? Ha acesso para manutencao (frontal ou traseira)?

6. Especificar com criterio para licitacao

No termo de referencia, descreva os requisitos tecnicos mensuraveis: pixel pitch maximo, resolucao minima, brilho minimo e maximo, contraste, taxa de refresh, vida util (L50), tipo de manutencao, classificacao IP, consumo maximo e tipico, certificacoes. Evite especificar marca e modelo — exija comprovacao por datasheet oficial do fabricante. Isso garante competitividade e transparencia no processo licitatorio.
