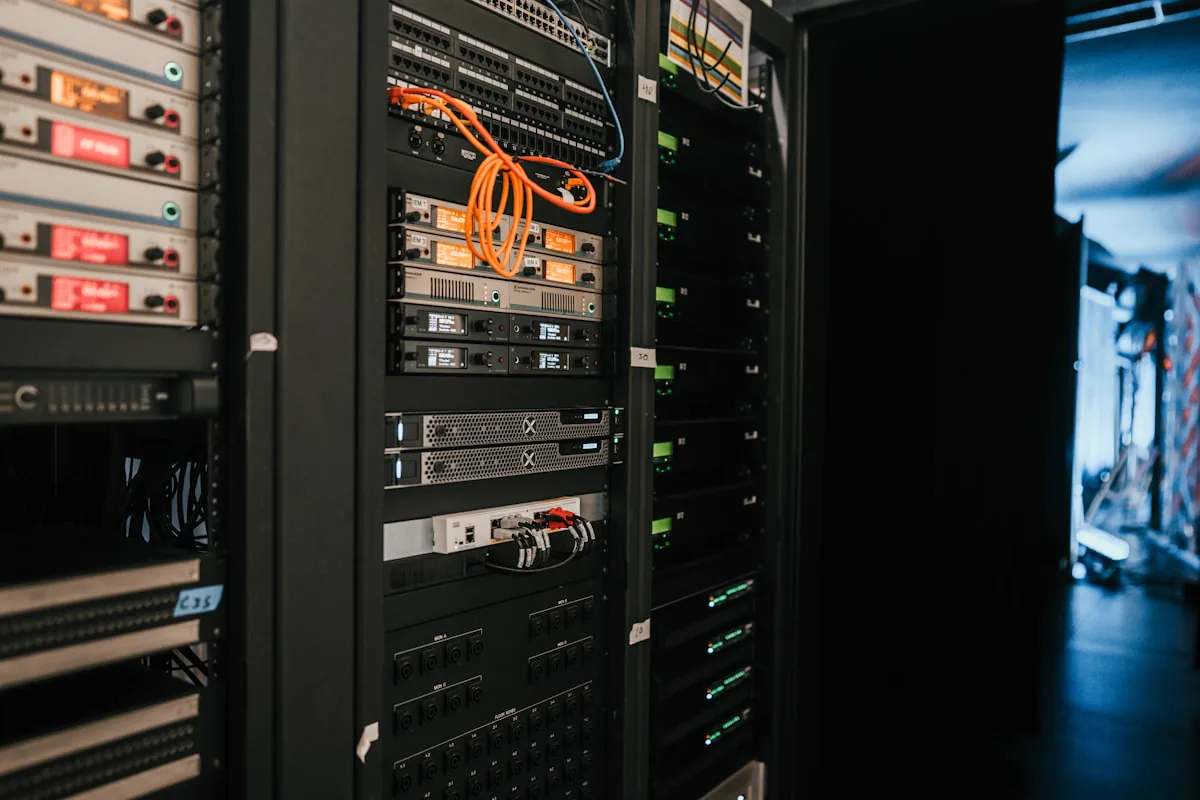

Energia e aterramento para racks AV: nobreak, PDU e proteção que evitam falhas misteriosas

Quando um sistema audiovisual falha de forma intermitente — funciona na segunda, trava na quarta, volta sozinho na quinta — a investigação costuma começar pelo lugar errado: firmware, cabos de sinal, configuração. A experiência de campo aponta outra direção. A fundação elétrica do rack (alimentação, aterramento e proteção) responde por boa parte dos defeitos que nenhum log de equipamento explica.

Na Netfocus, sustentamos sistemas audiovisuais em operação contínua — de plenárias a centros de operações — em órgãos federais desde 2009, e observamos um padrão consistente: salas com projeto elétrico dedicado praticamente não geram chamados intermitentes; salas que "aproveitaram" a infraestrutura existente concentram a fila do suporte. Este guia organiza o que aprendemos em cinco frentes: sintomas, nobreak, PDU, aterramento e especificação.

Falhas "misteriosas" quase sempre nascem na energia

Antes de trocar equipamento ou abrir chamado com o fabricante, vale reconhecer os sintomas clássicos de infraestrutura elétrica inadequada. Cada um aponta para uma causa provável:

• Zumbido constante no áudio (60 Hz e harmônicos) — assinatura típica de loop de terra na cadeia de áudio analógica, agravada por equipamentos alimentados de circuitos com referências de terra diferentes;
• Reinicializações aleatórias de processadores e controladores — afundamentos de tensão de curtíssima duração (sags) causados por cargas pesadas do prédio (ar-condicionado, elevadores, bombas) compartilhando o circuito, ou nobreak no limite da capacidade;
• Fontes de alimentação que queimam antes da hora — surtos repetitivos de baixa intensidade e tensão cronicamente fora de faixa degradam capacitores e semicondutores meses antes da falha visível;
• Quedas intermitentes de sinal em HDMI e HDBaseT — diferenças de potencial entre as pontas do enlace somadas a interferência conduzida; o sintoma aparece no vídeo, mas a causa está na elétrica;
• Equipamento que "só destrava desligando da tomada" — transitórios que corrompem o estado de microcontroladores sem derrubar a alimentação por completo;
• Falha que só acontece em dia de evento — o perfil elétrico do prédio muda quando a ocupação sobe; a sala que funcionava vazia falha cheia.

O custo dessas falhas raramente aparece no orçamento: cada "defeito misterioso" consome uma visita técnica, e em ambiente de missão crítica pode consumir uma sessão inteira. Diagnosticar a fundação elétrica uma única vez custa menos que perseguir sintomas indefinidamente.

Dimensionamento de nobreak: carga real, topologia e autonomia

O erro mais comum em especificação de UPS para AV é somar as potências de etiqueta dos equipamentos e comprar o nobreak "do tamanho da soma". O resultado é duplo desperdício: superdimensionamento para o regime normal e, paradoxalmente, subdimensionamento para os picos.

Comece pela medição, não pela soma de etiquetas

A potência de placa é o máximo teórico do equipamento — a carga real de operação costuma ficar bem abaixo. O caminho correto:

1. Meça a carga real do rack em operação típica e em condição de pico (todas as telas ligadas, áudio em nível de programa);
2. Diferencie watts de volt-ampères — o fator de potência das fontes chaveadas faz a carga em VA superar a carga em W, e nobreaks são limitados pelos dois números;
3. Considere a corrente de partida — amplificadores e painéis LED têm inrush relevante na energização; veja como um painel LED funciona por dentro para entender o comportamento de consumo dessas cargas;
4. Aplique folga — tipicamente na casa de 25% a 40%, cobrindo expansões, envelhecimento de bateria e degradação de capacidade.

Topologia: dupla conversão para o que é crítico

Para processadores de vídeo, matrizes, DSPs, controladores e rede, a prática consolidada é o nobreak online de dupla conversão: a carga é alimentada permanentemente pelo inversor, com tempo de transferência zero e isolação efetiva das variações da rede. Nobreaks line-interactive, que comutam para bateria em milissegundos, atendem cargas secundárias — mas processamento crítico não deveria "ver" a rede elétrica diretamente.

Um detalhe frequentemente esquecido: nobreak gera calor e ocupa espaço no rack ou na sala técnica. O dimensionamento térmico anda junto — tratamos o tema em detalhe no guia de climatização de salas técnicas.

Autonomia: o que o UPS precisa segurar — e o que fica de fora

Autonomia se define pelo papel do nobreak, não por um número mágico:

• Desligamento ordenado — tipicamente 5 a 15 minutos bastam para processadores e servidores AV encerrarem com segurança;
• Ponte para gerador — quando o prédio tem grupo gerador, o UPS cobre a partida e estabilização; dimensiona-se por esse tempo, com margem;
• Fora do UPS — amplificadores de potência, painéis LED e projetores são cargas pesadas que inflariam o nobreak sem necessidade; ficam em circuitos dedicados com proteção contra surtos, salvo quando o requisito operacional exige continuidade total de imagem e som.

Em ambientes onde parar não é opção — salas de crise, centros de comando — o nobreak é só uma camada de uma arquitetura maior, com redundância de alimentação e de equipamentos. Detalhamos essa arquitetura no artigo sobre redundância em AV de missão crítica.

PDU gerenciável: o retorno mais rápido do rack

A régua de tomadas comum distribui energia. A PDU gerenciável distribui energia e devolve controle e informação — e, na nossa experiência de suporte a órgãos com dezenas de salas, é o investimento de retorno mais rápido dentro do rack.

Reboot remoto por tomada

Uma fração relevante dos chamados AV se resolve com o clássico "desligar e ligar" de um equipamento específico. Com PDU gerenciável, esse ciclo é feito remotamente, por tomada individual, em minutos — sem deslocar técnico, sem esperar janela de acesso à sala, sem depender de servidor local para operar o rack. Em contratos com SLA agressivo, a diferença entre restabelecer em 10 minutos ou em meio período está, muitas vezes, nesse recurso.

Medição por tomada: o consumo conta a história

PDUs com medição individual criam uma linha de base de consumo por equipamento. Desvios dessa linha de base antecipam problemas: fonte degradando consome diferente, ventilador travado muda o perfil térmico e elétrico, equipamento fantasma que ninguém desligou aparece na conta. Integrada por SNMP à plataforma de monitoramento, a PDU vira sensor — e alimenta a operação preditiva que descrevemos no guia de monitoramento remoto de sistemas AV.

Boas práticas de implantação

• Acesso de gerência em rede segregada (VLAN de gestão), nunca exposta à rede corporativa aberta;
• Credenciais fortes e individualizadas — uma PDU comprometida é um botão de desligar o rack inteiro;
• Mapa de tomadas documentado: cada tomada rotulada com o equipamento que alimenta, no as-built e na própria interface da PDU;
• Delay de energização configurado por tomada, apoiando o sequenciamento descrito adiante.

Aterramento e loop de terra: diagnóstico e solução corretos

O zumbido de 60 Hz no áudio é provavelmente o defeito mais folclórico do audiovisual — e o mais maltratado, porque a "solução" popular (remover o pino de terra) é perigosa, ilegal e errada.

Como o loop de terra nasce

Quando dois equipamentos interligados por cabo de sinal são alimentados por pontos com potenciais de terra ligeiramente diferentes, uma corrente circula pela malha do cabo. Em cabos desbalanceados, essa corrente se soma ao sinal — e o resultado audível é o zumbido na frequência da rede e seus harmônicos. O cenário clássico: mesa de som no palco alimentada por um circuito, rack de amplificação na sala técnica alimentado por outro, e um cabo desbalanceado longo ligando os dois. Em vídeo, o mesmo fenômeno aparece como interferência — e o HDMI, cuja malha interliga os chassis dos equipamentos, transporta o problema de um rack para outro.

Soluções corretas, em ordem de prioridade

1. Referência única de energia — alimentar toda a cadeia de sinal a partir do mesmo quadro, com circuitos irmãos e terra comum de baixa impedância; é a solução de projeto, e a única definitiva;
2. Cabeamento balanceado em todo trecho longo de áudio analógico — a rejeição de modo comum elimina o ruído induzido na malha;
3. Isolação galvânica no ponto do loop — transformadores de linha e DI boxes interrompem o caminho da corrente sem tocar na segurança elétrica;
4. Transporte digital em rede — áudio sobre Dante/AES67 e enlaces por fibra óptica isolam galvanicamente as pontas; o acoplamento por transformador das interfaces de rede (usado também em HDBaseT e AV over IP) faz o mesmo pelo caminho do vídeo. É um dos motivos pelos quais projetos modernos de áudio profissional para auditórios migraram o transporte para a rede.

O que nunca fazer

• Remover o pino de terra — elimina o zumbido junto com a proteção contra choque; em prédio público, é risco à vida e passivo de responsabilidade para o órgão;
• Criar "terra técnico" isolado sem equipotencialização — terras separados sem interligação adequada criam exatamente as diferenças de potencial que causam o problema, além de violar as normas de instalações elétricas;
• Empilhar filtros de linha domésticos — não tratam a causa e adicionam pontos de falha e de mau contato.

Sequenciamento de energia: a ordem certa de ligar e desligar

Sistema AV não deveria ser energizado de uma vez, nem ao acaso. Dois motivos práticos:

• Proteção dos transdutores — amplificador ligado antes do processador (ou desligado depois) reproduz o transiente de energização da cadeia como um estalo de alta energia nos alto-falantes; repetido diariamente, encurta a vida dos componentes;
• Corrente de partida somada — amplificadores, painéis e displays energizados simultaneamente somam correntes de inrush que podem desarmar disjuntor no pior momento possível: a abertura da sessão.

A regra é simples: sobe primeiro quem processa, sobe por último quem amplifica — fontes, rede e processamento na frente; amplificadores e cargas pesadas ao final; desligamento na ordem inversa. A implementação pode usar sequenciadores dedicados, delays por tomada na PDU gerenciável ou, melhor ainda, a automação da sala: um único comando "ligar" executa a sequência completa, sempre na mesma ordem, sem depender de o operador lembrar o procedimento. Em órgãos onde a sala é operada por servidores sem formação AV, essa repetibilidade elimina uma família inteira de falhas.

Proteção contra surtos: em camadas, não em um único ponto

Surto não é evento raro: além das descargas atmosféricas — frequentes no Distrito Federal na estação chuvosa —, o próprio prédio gera transitórios diariamente ao ligar e desligar motores, elevadores e bancos de ar-condicionado. A proteção eficaz é em camadas:

• Na entrada da edificação — o DPS de maior capacidade absorve o grosso da energia de surtos externos;
• No quadro que atende a sala — segunda camada, reduzindo o residual que segue pelos circuitos;
• No ponto de uso, junto ao rack — última camada, tratando transitórios internos e o que atravessou as anteriores.

Três cuidados completam o quadro. Primeiro: DPS é componente sacrificial — degrada a cada atuação e precisa entrar na rotina de inspeção da manutenção preventiva, com indicação de fim de vida verificada. Segundo: proteção de surto não substitui aterramento — sem caminho de baixa impedância para escoar a energia, o DPS pouco faz. Terceiro: linhas de sinal que vêm de fora do prédio (antenas, interligações entre edificações) acoplam surtos por caminhos que a elétrica não vê; a prática recomendada é protegê-las especificamente ou, melhor, cruzar entre prédios apenas por fibra óptica.

O que levar para a especificação e o termo de referência

Energia e aterramento são baratos de fazer certo no projeto e caros de corrigir com a sala em operação. O checklist mínimo que recomendamos incorporar à especificação técnica:

1. Circuitos dedicados para o sistema AV, em quadro próprio, com disjuntores identificados e reserva de capacidade;
2. Referência de terra única e de baixa impedância para o conjunto de racks, com equipotencialização documentada;
3. Nobreak online de dupla conversão para cargas críticas, dimensionado por medição de carga real, com folga e autonomia justificadas no projeto;
4. Cargas de potência fora do UPS — amplificadores e painéis em circuitos próprios com proteção, salvo requisito expresso de continuidade total;
5. PDU gerenciável com medição e comando por tomada, acesso em rede segregada e mapa de tomadas no as-built;
6. Proteção contra surtos em camadas, da entrada da edificação ao ponto de uso;
7. Sequenciamento de energização documentado e automatizado;
8. Documentação as-built elétrica do rack — diagrama de distribuição, mapa tomada-equipamento e memorial do aterramento;
9. Verificação na aceitação — testes de energia, aterramento e sequenciamento como itens objetivos do recebimento, na linha do que o padrão ANSI/AVIXA V202 estabelece para verificação de sistemas AV.

Se o seu parque já está em operação e os sintomas deste artigo soam familiares, a auditoria da infraestrutura elétrica é o primeiro passo — antes de qualquer troca de equipamento. É um serviço de diagnóstico enxuto, e nossa equipe de serviços técnicos executa com medição instrumentada e relatório de priorização.
