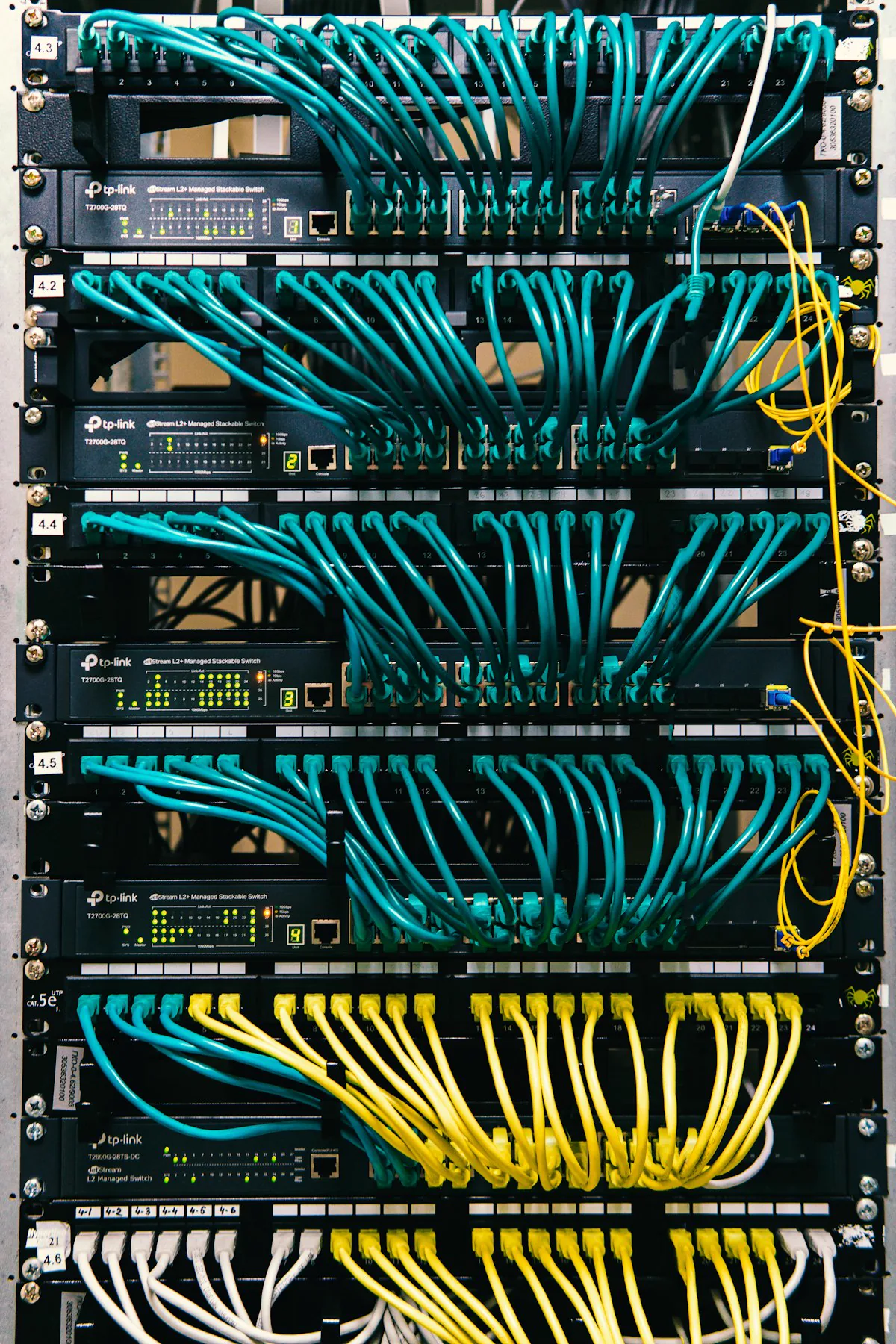

Redundância em AV de missão crítica: N+1, failover e o custo de não parar

Em uma sala de controle que opera 24×7, a pergunta de engenharia nunca é se um equipamento vai falhar — é quando, e o que acontece nos segundos seguintes. Fontes de alimentação queimam, switches travam, atualizações de firmware dão errado, disjuntores desarmam. Sistemas audiovisuais de missão crítica são projetados a partir desse pressuposto: a falha individual é evento estatisticamente certo; o que precisa ser tornado improvável é a parada da operação.

Na Netfocus, projetamos e sustentamos centros de operações para órgãos federais desde 2009, e observamos que a diferença entre um chamado de rotina e uma crise institucional raramente está na marca do equipamento que falhou — está na arquitetura ao redor dele. Este guia organiza o raciocínio completo: onde moram os pontos únicos de falha, quais níveis de redundância existem, quando o failover precisa ser automático e como dimensionar a proteção sem transformar o orçamento em seguro contra tudo.

Disponibilidade é decisão de negócio, não acessório técnico

Antes de discutir topologia, é preciso nomear o custo de parar. Em ambientes administrativos, a falha de um projetor adia uma reunião. Em missão crítica — centros de comando e controle, salas de crise, monitoramento de segurança pública, plenárias em sessão deliberativa — a indisponibilidade tem consequência institucional: decisões tomadas às cegas, sessões suspensas, equipes de campo sem coordenação. O prejuízo não aparece na nota fiscal do equipamento; aparece na missão.

A aritmética da disponibilidade ajuda a calibrar a conversa. Um ano tem 8.760 horas:

• 99% de disponibilidade admite cerca de 87 horas paradas por ano — mais de três dias e meio;
• 99,9% admite cerca de 8h45 por ano;
• 99,99% admite pouco menos de 53 minutos por ano.

Cada "nove" adicional custa mais que o anterior, porque exige eliminar modos de falha progressivamente mais raros. Redundância é o principal instrumento de engenharia para subir esses degraus — mas não o único: ela trabalha em conjunto com monitoramento, manutenção preventiva e um SLA com prazo de atendimento compatível com a criticidade. Definir qual degrau cada subsistema precisa alcançar é a decisão que orienta todo o resto deste guia.

O mapa de pontos únicos de falha em uma sala de controle típica

Ponto único de falha (SPOF, single point of failure) é todo elemento cuja parada individual derruba a função inteira. O primeiro entregável de qualquer projeto de redundância é o inventário desses pontos — e ele costuma surpreender, porque os SPOFs mais perigosos raramente são os equipamentos mais caros.

Imagine uma sala de controle hipotética: videowall alimentado por um processador, dezesseis posições de operação, áudio de comunicação, automação centralizada e sala técnica anexa. O mapa típico de pontos únicos de falha inclui:

• Processador de videowall único — se ele para, o videowall inteiro vira um mosaico apagado, ainda que todos os painéis estejam saudáveis;
• Switch central da rede AV — em arquiteturas AV over IP, um único switch core concentra toda a distribuição de vídeo e áudio;
• Uplink único entre a sala técnica e a sala de operação, passando por um único trajeto físico;
• Circuito elétrico único alimentando racks inteiros, com ou sem UPS;
• Climatização simples da sala técnica — um único aparelho que, ao falhar, derruba os equipamentos por temperatura em questão de horas;
• Processador de automação único — a falha do "cérebro" de controle pode impedir até a operação manual, se o projeto não previu bypass;
• Conhecimento concentrado — um único operador que sabe executar a comutação de emergência é um SPOF humano, tão real quanto os demais.

Note que energia, climatização e pessoas aparecem ao lado de processadores e switches. Redundância é disciplina de sistema, não de catálogo de equipamentos.

Os quatro níveis de redundância: componente, caminho, sistema e sala backup

Com o mapa de SPOFs em mãos, a proteção pode ser aplicada em quatro níveis, em ordem crescente de custo e de abrangência. A notação usual: N é a capacidade necessária para operar; N+1 acrescenta uma unidade reserva; 2N duplica o sistema inteiro.

Nível 1 — Redundância de componente

Proteção dentro do equipamento: fontes de alimentação duplas e hot-swap, ventiladores redundantes, armazenamento espelhado, placas de entrada e saída sobressalentes no chassi. É o nível de melhor custo-benefício, porque fontes e ventiladores estão entre os itens que mais falham em eletrônica de operação contínua. Em especificações de missão crítica, fonte redundante deveria ser requisito de linha de base para processadores, switches e servidores de controle.

Nível 2 — Redundância de caminho

Rotas alternativas para o sinal chegar ao destino: enlaces de rede duplicados por trajetos físicos distintos, caminho secundário de vídeo — por exemplo, uma rota HDBaseT ou fibra direta contornando a matriz para as telas essenciais — e cabeamento que não compartilha o mesmo duto, porque dois cabos na mesma eletrocalha são um único ponto de falha para a furadeira de uma obra vizinha.

Nível 3 — Redundância de sistema

Equipamentos inteiros duplicados: processador de videowall reserva em standby, servidor de controle secundário, matriz espelhada. Aqui vive a decisão entre N+1 e 2N: N+1 protege contra a falha simples e é suficiente para a maioria dos casos; 2N mantém dois sistemas completos e independentes, e se justifica no núcleo de operações onde qualquer interrupção é inaceitável.

Nível 4 — Sala backup

O nível máximo: um ambiente alternativo capaz de assumir a operação essencial se a sala principal ficar indisponível — por falha grave, sinistro, evacuação ou manutenção prolongada. Não precisa replicar o conforto da sala principal; precisa garantir a função mínima viável. É prática consolidada em gestão de crise, e a distinção entre sala de crise e sala de controle ajuda a definir o que essa capacidade mínima precisa conter.

Failover automático vs manual: quando cada um é aceitável

Ter equipamento reserva é metade do problema; a outra metade é a comutação. E aqui a resposta correta não é "automatize tudo" — é alinhar o mecanismo à tolerância real da operação.

Failover automático — detecção de falha por supervisão (heartbeat, watchdog) e comutação sem intervenção humana — é exigência quando a tolerância à interrupção se mede em segundos, quando não há operador técnico presente em todos os turnos, ou quando a comutação manual seria complexa demais para ser executada sob pressão. O preço: mais engenharia, mais configuração e uma obrigação permanente de teste. Failover automático que nunca foi testado não é proteção, é hipótese.

Failover manual — procedimento documentado executado por pessoa treinada — é perfeitamente aceitável quando três condições coexistem: a operação tolera minutos de interrupção; há equipe presente e treinada em todos os turnos em que a criticidade existe; e o procedimento é curto, ensaiado e está impresso ao alcance do operador, não na memória de um técnico específico.

Quatro perguntas resolvem a escolha na prática:

1. Qual a tolerância real à interrupção? Segundos pedem automatismo; minutos admitem procedimento manual;
2. Quem está presente quando a falha ocorrer? A madrugada de domingo conta;
3. Quantos passos tem a comutação? Mais de meia dúzia de ações sob estresse é convite ao erro;
4. Qual o custo de uma comutação em falso? Automatismos mal calibrados, que comutam sem necessidade, também geram indisponibilidade.

O erro que mais encontramos em campo é a inversão: automatismo caro protegendo subsistema secundário, enquanto o caminho realmente crítico depende de um procedimento que ninguém ensaiou.

Redundância de rede e de energia: a fundação que sustenta o resto

Processadores e matrizes chamam atenção, mas dois subsistemas de base decidem a disponibilidade real do conjunto: rede e energia. Falha neles não derruba uma função — derruba todas.

Rede: a espinha dorsal do AV over IP

Quando a distribuição de vídeo e áudio migra para IP, a rede herda a criticidade do sistema inteiro — e o projeto de rede para AV over IP passa a ser projeto de missão crítica. Os mecanismos consagrados:

• Enlaces redundantes com recuperação automática — topologias com caminhos alternativos e protocolos da família spanning tree (RSTP) para reconvergência, ou agregação de enlaces (LACP), que soma banda e tolera falha de porta e de cabo;
• Switches em par — core duplicado, com trajetos físicos independentes até os pontos de acesso da sala;
• Rede primária e secundária no áudio — protocolos como Dante preveem modo redundante nativo, transmitindo o mesmo fluxo simultaneamente por duas redes separadas, com comutação transparente; AES67 e AVB tratam a resiliência com mecanismos próprios de cada ecossistema;
• Separação física — redundância lógica sobre o mesmo trajeto físico é redundância parcial: o par de switches no mesmo rack, alimentado pelo mesmo circuito, compartilha o destino desse rack.

Energia: onde a maioria das "falhas de AV" começa

Boa parte dos chamados classificados como falha de equipamento nasce no quadro elétrico. A arquitetura de referência para missão crítica combina camadas: circuitos dedicados para o parque AV, aterramento e proteção elétrica corretos, UPS de dupla conversão on-line dimensionado com folga e autonomia calculada para a transição, equipamentos críticos com dupla fonte ligadas a circuitos distintos e, em operação 24×7, grupo gerador assumindo a carga além da autonomia do UPS.

Dois lembretes de quem sustenta esses ambientes: UPS também é equipamento que falha — baterias envelhecem e viram SPOF disfarçado se não houver rotina de teste e troca; e a climatização da sala técnica é subsistema de energia por consequência — sem ela, a temperatura desliga o que o UPS manteve ligado.

Matriz de criticidade por subsistema: proteção proporcional, orçamento defensável

O instrumento que transforma tudo isso em decisão orçamentária é a matriz de criticidade. A lógica: nem todo subsistema merece o mesmo nível de proteção, e a redundância deve ser proporcional à consequência da parada — não ao preço do equipamento. O método que aplicamos em projeto tem quatro passos:

1. Inventarie os subsistemas — captação, processamento, distribuição, exibição, áudio, intercomunicação, controle e automação, rede, energia, climatização;
2. Classifique o impacto de parada de cada um, com a equipe de operação na mesa: Classe A — interrupção de segundos compromete a missão (núcleo de monitoramento, comunicação crítica); Classe B — tolerável por minutos (fontes secundárias de conteúdo, parte das posições de operação); Classe C — tolerável por horas ou dias (ambientes de apoio, salas de reunião anexas);
3. Atribua o padrão de proteção por classe — Classe A: N+1 ou 2N com failover automático, dupla alimentação e monitoramento em tempo real; Classe B: N+1 ou caminho alternativo com comutação manual documentada; Classe C: peça sobressalente em bancada e SLA de atendimento;
4. Documente as decisões e os riscos aceitos — a matriz vira anexo do projeto e do termo de referência, e protege o gestor quando a auditoria (ou a falha) chegar.

O resultado prático é um orçamento que concentra recurso onde a parada é inaceitável, em vez de diluí-lo uniformemente. Superdimensionar — 2N para tudo — consome hoje o dinheiro que faltará amanhã na manutenção; subdimensionar — "o UPS resolve" — concentra risco invisível. A matriz expõe os dois erros antes que custem caro. Em um ministério hipotético com um centro de operações, três auditórios e quarenta salas de reunião, é comum a matriz revelar que menos de um quinto do parque justifica redundância de sistema — e que dois subsistemas transversais, rede core e energia, protegem tudo de uma vez.

Redundância só existe se for testada, monitorada e sustentada

Arquitetura redundante entregue não é arquitetura redundante funcionando. Três disciplinas mantêm a proteção viva ao longo do ciclo de vida:

• Teste periódico de failover — a comutação deve ser exercitada em condição controlada: primeiro nos testes de aceitação (FAT/SAT), depois em janelas programadas da operação. Padrões de verificação como o ANSI/AVIXA V202 ajudam a estruturar essa comprovação requisito a requisito;
• Monitoramento contínuo — redundância falha em silêncio: a fonte reserva que queimou há três meses só aparece no dia em que a principal falha também. Monitoramento remoto com alarme de falha de componente é o que transforma reserva em proteção real;
• Manutenção e SLA — um sistema N+1 com a reserva ativada é um sistema sem redundância até o reparo. Manutenção preventiva reduz a chance da segunda falha, e o SLA define quanto tempo a operação permanece nessa janela de exposição.

É essa visão de ciclo completo que praticamos na Netfocus: desde 2009, entregamos mais de 150 projetos em mais de 50 órgãos federais, com serviços técnicos continuados e SLA contratual de 4 horas para ambientes de missão crítica — porque a redundância compra o tempo, e o atendimento devolve a proteção.
