Em resumo: videowall e painel LED atrasam por obra civil muito mais do que por defeito de equipamento. São seis entregas que a obra precisa fazer antes do painel chegar: ancoragem verificada por responsável técnico, nicho com profundidade e planicidade corretas, ventilação com renovação de ar, circuito elétrico dedicado e aterrado, caminho de cabos com reserva e acesso de manutenção definido — frontal ou traseiro. Quando esses itens entram no projeto executivo, a instalação leva dias; quando entram na semana da entrega, viram quebra de parede em ambiente já acabado.
Existe uma cena que se repete em obra pública: o videowall chega em caixas, a equipe de instalação abre a primeira, mede a parede e descobre que o nicho tem cinco centímetros a menos do que o conjunto precisa. A partir daí, todas as alternativas são ruins — quebrar alvenaria pintada, avançar o painel para fora do plano da parede ou devolver o equipamento e renegociar o modelo.
Na Netfocus, entregamos videowall, painel LED e salas de controle em órgãos federais desde 2009, e o padrão é consistente: projetos em que a integradora audiovisual participa da fase de projeto executivo, idealmente em BIM, terminam dentro do prazo contratado. Projetos em que a integradora é chamada depois do acabamento acumulam adaptações que ninguém orçou, em nenhum dos dois contratos.
Por que o videowall começa na obra, não na entrega dos painéis
O equipamento é o item visível do contrato e, ironicamente, o que menos costuma falhar. O que trava a entrega é a interface entre duas disciplinas que raramente conversam: engenharia civil e engenharia audiovisual. A obra entrega uma parede; o AV precisa de um sistema de suporte. São coisas diferentes.
Antes que o primeiro módulo saia da caixa, a frente de obra precisa ter entregue seis coisas:
- Capacidade estrutural verificada — carga total, distribuição dos pontos de ancoragem e memorial assinado por responsável técnico;
- Geometria do nicho — profundidade útil, largura, altura da base e planicidade dentro de tolerância;
- Ventilação — entrada e saída de ar, folgas de circulação e carga térmica considerada no cálculo de climatização;
- Elétrica dedicada — circuitos exclusivos, proteção independente, aterramento e reserva de carga;
- Caminho de cabos — eletrocalhas, dutos, caixas de passagem e reserva para expansão futura;
- Acesso de manutenção — corredor técnico traseiro ou sistema de acesso frontal, definido em projeto.
Nenhum desses itens é caro quando entra no projeto. Todos são caros quando entram depois.
Carga e fixação: o que a parede precisa realmente suportar
A primeira pergunta que todo gestor faz é "quanto pesa?". A resposta honesta é que não existe número universal — depende do modelo, da quantidade de módulos e do tipo de suporte. O que existe é um procedimento, e ele é simples.
Some o peso declarado na ficha técnica de cada módulo, acrescente o peso da estrutura de fixação, dos trilhos e do fechamento, e entregue esse total ao responsável técnico da obra. Não é o integrador AV que aprova ancoragem: é o engenheiro civil ou estrutural, com base em memorial. Essa fronteira precisa estar clara desde o início.
Alvenaria estrutural e concreto
É o cenário mais confortável. Ainda assim, três cuidados: confirmar se a parede é realmente estrutural (muitas plantas antigas divergem do executado), verificar se há tubulação embutida no traçado das ancoragens e usar chumbadores compatíveis com o substrato — bucha para concreto não se comporta como bucha para bloco cerâmico vazado.
Drywall e divisórias leves

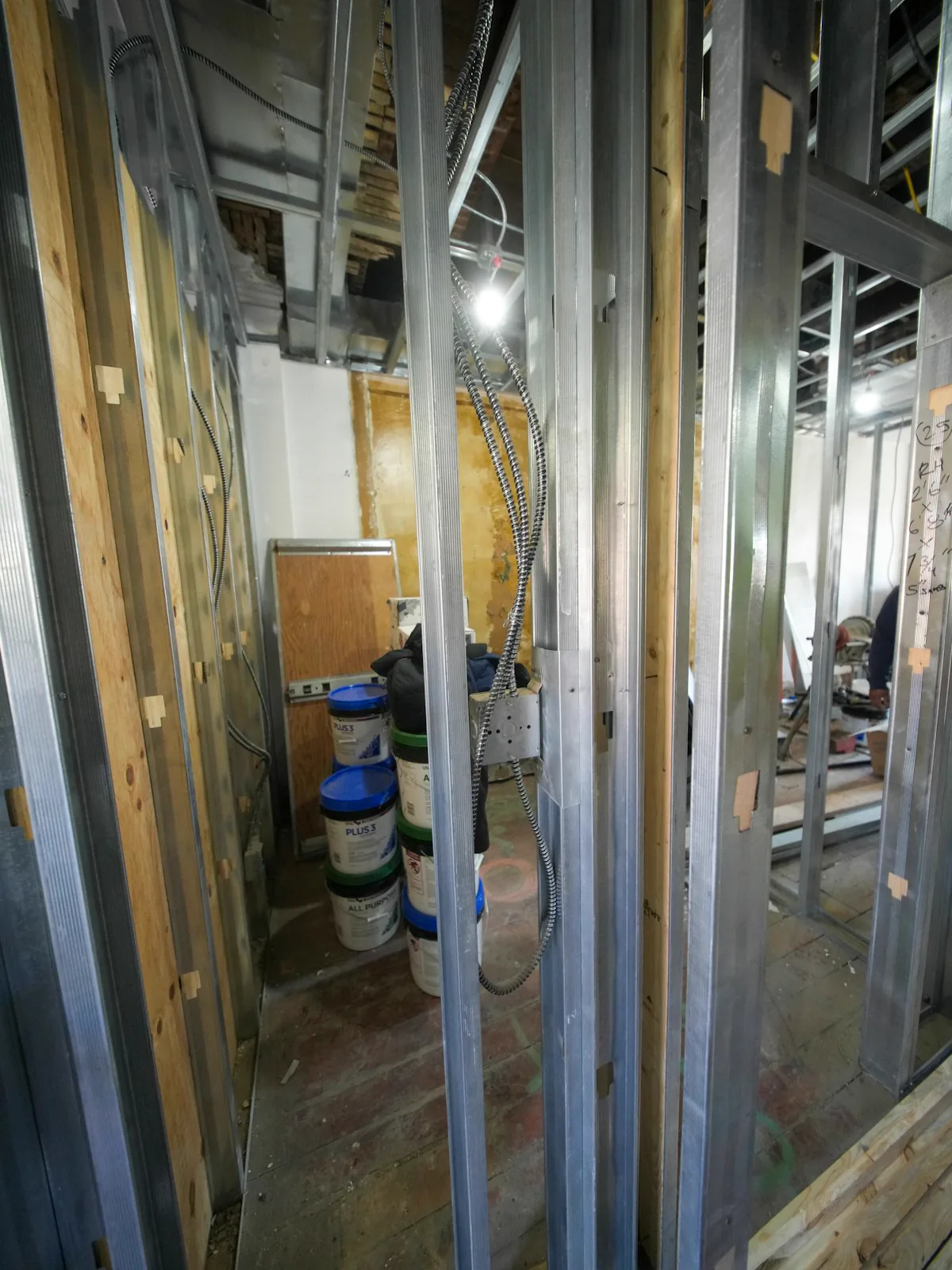

Drywall não é impedimento; drywall não projetado para isso é. Se a decisão do videowall existe antes do fechamento da parede, o caminho é reforçar: montantes duplicados ou perfis estruturais no traçado do painel, chapas duplas e, na maioria dos casos, uma estrutura metálica independente ancorada na laje ou no contrapiso, que atravessa o drywall e recebe a carga. O drywall vira acabamento, não elemento portante.
O erro clássico — e o mais caro de corrigir — é fixar suporte de videowall com buchas de expansão diretamente em chapa de gesso comum. A falha nem sempre é imediata; costuma aparecer semanas depois, com o painel descendo alguns milímetros e desalinhando as juntas.
Estruturas autoportantes e apoio no piso
Quando a parede não pode ser tocada — imóvel tombado, fachada de vidro, divisória removível — a solução é uma estrutura autoportante apoiada no piso e travada na laje ou no forro. Nesse caso, a atenção migra para o piso: se a sala tem piso elevado, é preciso prever pedestais reforçados ou uma base que transfira a carga direto para a laje, atravessando o plenum. Apoiar estrutura pesada sobre placa de piso elevado padrão é receita para deformação.
Painel LED tem outra lógica
Em painel LED, a carga se distribui em gabinetes modulares montados sobre uma estrutura contínua, e a exigência de planicidade passa a dominar. Um desalinhamento de poucos milímetros entre gabinetes vizinhos, imperceptível numa parede comum, produz uma linha visível na imagem quando o painel está aceso. Por isso, projeto de LED especifica não só carga, mas tolerância dimensional da estrutura e regulagem fina nos pontos de fixação.
Ventilação e dissipação térmica: o erro que mata painel cedo
Todo painel converte parte da energia em calor. Num nicho fechado, sem entrada nem saída de ar, esse calor se acumula exatamente onde estão as fontes, as placas e os drivers. O sintoma não é falha imediata — é redução silenciosa de vida útil, com falhas concentradas depois do fim da garantia.
Nicho fechado é armadilha
A regra prática é elementar: ar entra embaixo, sai em cima. Grelhas na parte inferior do fechamento, saída na superior, e folga lateral e traseira suficientes para que o ar circule em volta dos módulos, não apenas na frente deles. Fechamento estanque "para ficar bonito" é a decisão estética que mais custa dinheiro em manutenção.
A climatização precisa saber que o painel existe
Um erro comum é dimensionar o ar-condicionado da sala apenas pela ocupação humana e pela envoltória, ignorando a carga térmica do videowall, dos processadores e do rack. Em salas técnicas e centros de operação, a carga dos equipamentos frequentemente supera a das pessoas — e opera 24 horas por dia, inclusive nos fins de semana em que o sistema de climatização predial costuma ser desligado.
Difusores no lugar errado
Insuflar ar frio diretamente contra a face do painel parece boa ideia e não é: cria gradiente térmico e, em ambientes úmidos, risco de condensação. O correto é climatizar o ambiente e permitir que o nicho respire, com retorno posicionado para puxar o ar aquecido da parte superior. Isso é coordenação de projeto, não ajuste de obra.
Elétrica, aterramento e caminho de cabos
A infraestrutura elétrica de um videowall é modesta em potência e exigente em qualidade. Compartilhar circuito com iluminação, tomadas de uso geral ou motores de climatização expõe o sistema a quedas de tensão e transitórios que se manifestam como reinícios aparentemente aleatórios — o tipo de defeito que consome semanas de diagnóstico.
Circuito dedicado, com reserva
O conjunto deve ter circuitos exclusivos, protegidos de forma independente, identificados no quadro e dimensionados com folga sobre a carga calculada. A reserva não é luxo: parques de videowall crescem, e acrescentar duas colunas de módulos numa instalação sem margem elétrica significa mexer no quadro, não na parede.
Aterramento e equipotencialização
Painéis, estrutura metálica, rack e sistema de áudio precisam compartilhar a mesma referência de terra. Terras distintos entre subsistemas produzem os ruídos e artefatos mais difíceis de rastrear em instalações grandes. Tratamos o assunto em profundidade no artigo sobre energia e aterramento em sistemas AV; para a obra, o que importa é que a barra de equipotencialização esteja prevista e acessível.
Continuidade elétrica em missão crítica
Em centro de operações, sala de crise ou plenária, a pergunta seguinte é o que acontece quando falta energia. Nobreak dedicado ao conjunto de exibição e processamento, com o circuito no barramento estabilizado se o órgão dispuser de grupo gerador, é o padrão. Vale prever também a autonomia mínima necessária para um desligamento ordenado — não apenas para "não apagar a tela".
Caminho de cabos e reserva de dutos
Eletrocalhas, caixas de passagem e dutos entre o rack e o painel devem ser dimensionados com reserva relevante. Sistemas AV migram para IP, mudam de topologia e ganham fontes ao longo do ciclo de vida; um duto ocupado a 100% no dia da entrega inviabiliza qualquer evolução sem obra. Separar fisicamente os caminhos de energia e de sinal, sempre que possível, também reduz interferência.
Acesso de manutenção: frontal, traseiro e a profundidade do nicho
Esta é a decisão que mais muda o projeto civil, e a que mais frequentemente é tomada tarde demais. Um módulo vai falhar em algum momento do ciclo de vida. Como ele será trocado?
Acesso traseiro (corredor técnico)
É a opção mais confortável para a equipe de manutenção: um corredor atrás da parede dá espaço para o técnico trabalhar, acomoda o rack próximo ao painel e facilita o cabeamento. O custo é área útil — e em prédio existente, área útil é o recurso mais escasso. Quando existe, o corredor precisa ter largura para circulação real, iluminação, tomadas e porta de acesso que não passe pela sala principal, para que a manutenção não interrompa a operação.
Acesso frontal (front service)
Suportes de manutenção frontal avançam o módulo pela face da tela, permitindo trocar uma peça sem acesso traseiro. É a escolha natural quando o painel encosta em parede estrutural, fachada ou divisa com outro ambiente. Duas implicações civis: o suporte é mais profundo que o convencional e exige margem de curso à frente do painel — o que significa que nenhum púlpito, bancada ou mobiliário fixo pode estar na zona de manobra.
Profundidade útil: some tudo antes de fechar a alvenaria
A conta é a soma de quatro parcelas: profundidade do módulo, profundidade do suporte, folga traseira para cabos e conectores (que não dobram em ângulo reto) e, quando aplicável, o curso de avanço do sistema frontal. Só depois disso se acrescenta a tolerância construtiva. Fechar o nicho antes de o modelo estar definido é apostar — e a correção, em ambiente acabado, envolve quebra, remoção de entulho e nova pintura.
Planicidade, altura da base e o que aparece na tela
Em videowall e LED, a parede vira parte do sistema óptico. Desvios de prumo e de planicidade que passariam despercebidos numa parede comum se traduzem em juntas irregulares e reflexos assimétricos assim que o painel acende. Vale exigir da obra tolerância dimensional explícita no trecho do nicho — e verificá-la antes de liberar a instalação, não depois.
A altura da base do painel é decisão ergonômica, não estética. Ela decorre da distância do observador, da altura dos assentos e do ângulo vertical de visão confortável — critérios que a ISO 11064 trata para salas de controle e que se aplicam, com adaptações, a auditórios e plenárias. O dimensionamento da tela e a altura da base precisam ser resolvidos juntos, porque um restringe o outro.
Em ambiente público, some a isso a NBR 9050: faixas de circulação livres em frente ao painel, posicionamento que não crie obstáculo em rota acessível e, quando o painel exibe informação institucional ao público, atenção ao alcance visual de pessoas em cadeira de rodas.
Coordenação civil-AV: quem entrega o quê, e quando
Tecnicamente, tudo acima é resolvível. O que costuma falhar é a coordenação — dois contratos, dois cronogramas, duas fiscalizações e uma fronteira mal definida entre eles.
Matriz de responsabilidade anexa ao termo de referência
A prática que funciona é uma matriz item a item: parede e reforço estrutural, elétrica até o ponto, aterramento, eletrocalhas, climatização, fechamento e acabamento, estrutura de suporte, painéis, cabeamento de sinal, comissionamento. Para cada linha, quem executa, quem fiscaliza e qual documento comprova a entrega. Sob a Lei 14.133/2021, essa fronteira alimenta diretamente a matriz de risco do contrato e evita a disputa de escopo que sempre aparece na fase de recebimento.
Marcos de liberação de frente de obra
O cronograma precisa de pontos de verificação explícitos, e não apenas de uma data de instalação. Três marcos mínimos: antes de fechar a parede (conferência de reforço, dutos e pontos elétricos), antes do acabamento (verificação dimensional do nicho e da ventilação) e liberação para instalação (sala limpa, energia disponível, climatização operando). Cada marco com registro fotográfico e assinatura das duas partes.
Obra em prédio ocupado muda tudo
A maioria dos projetos de órgãos federais acontece com o prédio funcionando. Isso impõe janelas de trabalho, controle de ruído e poeira, logística de acesso de carga e sequenciamento por ambiente. Reunimos as práticas específicas desse cenário no artigo sobre obras de AV em prédio ocupado — e a lição principal é que o cronograma civil-AV em prédio ocupado não é o cronograma de obra nova com atraso, é outro cronograma.
Registro do que foi executado
Ancoragens, traçado de dutos, circuitos e pontos de energia devem ser fotografados antes do fechamento e consolidados na documentação as-built. É o que permite, três anos depois, expandir o painel ou diagnosticar um problema sem abrir parede para descobrir o que existe atrás dela.
Checklist de liberação da frente de obra
Este é o conjunto mínimo que verificamos antes de autorizar a chegada dos equipamentos ao canteiro:
- Memorial de carga com peso total do conjunto e verificação assinada por responsável técnico da obra;
- Ancoragens executadas conforme projeto, com registro fotográfico antes do fechamento;
- Nicho medido — largura, altura e profundidade útil conferidas contra a ficha técnica do modelo contratado;
- Planicidade e prumo verificados no trecho do painel, dentro da tolerância especificada;
- Grelhas de ventilação instaladas, com entrada inferior e saída superior desobstruídas;
- Climatização operando, dimensionada com a carga térmica do AV incluída;
- Circuitos dedicados energizados, identificados no quadro, com proteção e reserva de carga;
- Aterramento testado e barra de equipotencialização acessível;
- Dutos e caixas liberados, limpos e com reserva de ocupação;
- Zona de manutenção livre — corredor traseiro desimpedido ou área de manobra frontal sem mobiliário fixo;
- Sala limpa e seca, sem atividade geradora de poeira em andamento no ambiente.
Nenhum item dessa lista é sofisticado. Todos são baratos quando entram no projeto executivo e caros quando viram correção. É por isso que, em projetos audiovisuais de porte, a fase mais determinante do cronograma acontece meses antes de qualquer equipamento chegar.
Sua obra vai receber um videowall e você quer garantir que a parede esteja pronta?
A Netfocus revisa projeto civil, elétrico e de climatização sob a ótica do audiovisual — carga, nicho, ventilação, acesso de manutenção e matriz de responsabilidade civil-AV. Receba um diagnóstico em até 24h, sem compromisso.
Perguntas frequentes
Quanto peso a parede precisa suportar para receber um videowall?
Não existe número universal: depende do modelo, da quantidade de módulos e do tipo de suporte. O procedimento correto é somar o peso declarado na ficha técnica de cada módulo, acrescentar o peso da estrutura de fixação e do fechamento, e entregar esse total ao responsável técnico da obra para verificação da ancoragem. Considere ainda a carga concentrada em poucos pontos e o esforço adicional quando o suporte permite avanço do painel para manutenção frontal.
Dá para instalar videowall em parede de drywall?
Sim, desde que a parede seja projetada para isso antes de ser fechada. Isso significa montantes reforçados, chapas duplas e, em geral, uma estrutura metálica de reforço fixada à laje ou ao contrapiso, capaz de receber a ancoragem. Fixar suporte de videowall diretamente em drywall comum, com buchas de expansão, é a causa mais frequente de retrabalho estrutural que vemos em campo.
Qual profundidade de nicho devo prever para videowall ou painel LED?
Some a profundidade do módulo, a do suporte, a folga de cabeamento na parte traseira e, se houver, o curso de avanço do sistema de manutenção frontal. Só então acrescente a tolerância construtiva. Fechar alvenaria antes de ter a ficha técnica do modelo definido é apostar: se o nicho ficar raso, a correção é quebra de parede em obra já acabada.
Videowall precisa de circuito elétrico dedicado?
Sim. O conjunto deve ter circuitos exclusivos, dimensionados com reserva sobre a carga calculada, protegidos de forma independente e identificados no quadro. Compartilhar o circuito com iluminação, tomadas de uso geral ou climatização expõe o sistema a quedas e transitórios. Em ambientes críticos, acrescente nobreak dedicado e, se o órgão tiver grupo gerador, coloque o circuito no barramento estabilizado.
Como evitar superaquecimento de videowall embutido em nicho?
Nicho fechado sem renovação de ar acumula calor e reduz a vida útil dos componentes. A solução é prever entrada de ar na parte inferior, saída na superior, folga lateral e traseira suficientes para circulação, e climatização da sala dimensionada considerando a carga térmica do painel — não apenas a das pessoas. Em salas técnicas, o retorno de ar deve ser projetado junto com o AV, não depois.
Acesso frontal ou traseiro: qual escolher para manutenção?
Acesso traseiro exige corredor técnico atrás da parede e é a opção mais confortável para manutenção quando há espaço disponível. Acesso frontal usa suportes que avançam o módulo pela face da tela, dispensa corredor e é a escolha típica quando o painel encosta em parede estrutural ou fachada. A decisão precisa ser tomada na fase de projeto, porque muda a espessura da parede, a profundidade do nicho e o layout da sala.
Em que fase da obra a integradora audiovisual deve ser envolvida?
Na fase de projeto executivo, antes de fechar alvenaria, elétrica e forro. É quando ainda é barato posicionar pontos de energia, dutos, reforços estruturais e caminho de cabos. Quando a integradora entra depois do acabamento, cada ajuste vira quebra, remendo e nova pintura — custo que, na maioria dos casos, não estava previsto em nenhum dos dois contratos.
De quem é a responsabilidade pela infraestrutura civil no contrato: da obra ou da integradora AV?
Do que o termo de referência disser — e é exatamente por isso que a fronteira precisa estar explícita. A prática que funciona é uma matriz de responsabilidade anexa ao TR, definindo item a item quem executa parede, reforço, elétrica, dutos, climatização e fechamento, com marcos de liberação de frente de obra. Sob a Lei 14.133/2021, essa fronteira também alimenta a matriz de risco do contrato e evita disputa de escopo na entrega.
